到底什么是并聯又如何理解串聯電源呢?中學物理課程老師會這樣解釋:“兩個小燈泡的兩端分別連在一起,然后接到電路中,我們說這兩個燈泡是并聯“”兩個小燈泡尾相連,然后接到電路中,我們說這兩個燈泡串聯”,這種掩飾很形象,但這樣的并聯和串聯的手法怎么運用到設備上呢?和呈儀器—干燥箱的創始人通過反復試驗,設計出可長久使用的電路。

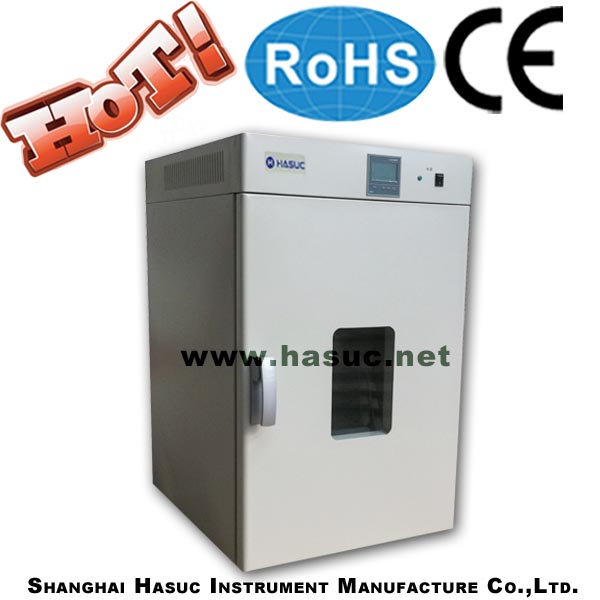

試驗干燥箱電路設計的具體方法是電流流向法:當電流從電源正極流出,依次流過每個元件的則是串聯;當在某處分開流過兩個支路,后又合到一起,則表明該電路為并聯;用電器連接法:分析電路中用電器的連接方法,逐個順次連接的是串聯;并列在電路兩點之間的是并聯。
晶體管BG串在輸入電源與負載Rc 之間,在晶體管的基極輸入開關脈沖信號,BG被周期性地開關而處于飽和導通和截止?fàn)顟B(tài),電路中的BG為開關晶體管,正常時工作在開關狀態,D為續流二極管,L為電感線圈,是儲能無件(電磁變換元件),C為濾波電容,R為負載.干燥箱串聯型開關電源在很多電子設備上普遍使用,也是日常出故障較多的電路部分,為此我們在這里介紹一下此電路。

|
