真空干燥箱的結構及工作原理
結構及工作原理

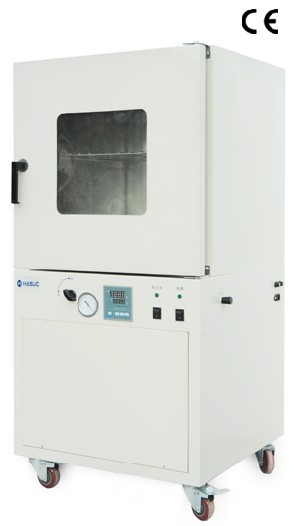

電熱真空干燥箱外殼由鋼板沖壓折制、焊接成型，外殼表面采用高強度的靜電噴塑涂裝處理，漆膜光滑牢固。工作室采用碳鋼板或不銹鋼板折制焊接而成，工作室與外殼之間填充優質玻璃纖維保溫棉。工作室的內部放有試品擱板，用來放置各種試驗物品，工作室外壁裝有加熱裝置。門封條采用一體成型硅橡膠條密封，箱門上設有可供觀察用的視鏡。電熱真空干燥箱的抽空與充氣均由真空閥控制，電器箱在箱體的左側或下部，電器箱的前面板上裝有真空表、溫控儀表及控制開關等,電器箱內裝有電器元件。
熱真空干燥箱可使工作室內保持一定的真空度并采用智能型數字溫度調節儀進行溫度的設定、顯示與控制。該溫度調節儀采用計算機技術對工作室內的溫度信號進行采集、處理，可使工作室內的溫度自動保持恒溫。該溫控系統智能控溫，性能可靠、使用方便。
智能型溫度調節儀均有超溫保護功能。在設備工作過程中如果工作室內的溫度超過設定溫度值時，超溫保護電路動作，切斷加熱回路。
 |
